點擊數：2360MF51系列定量直軸柱塞馬達

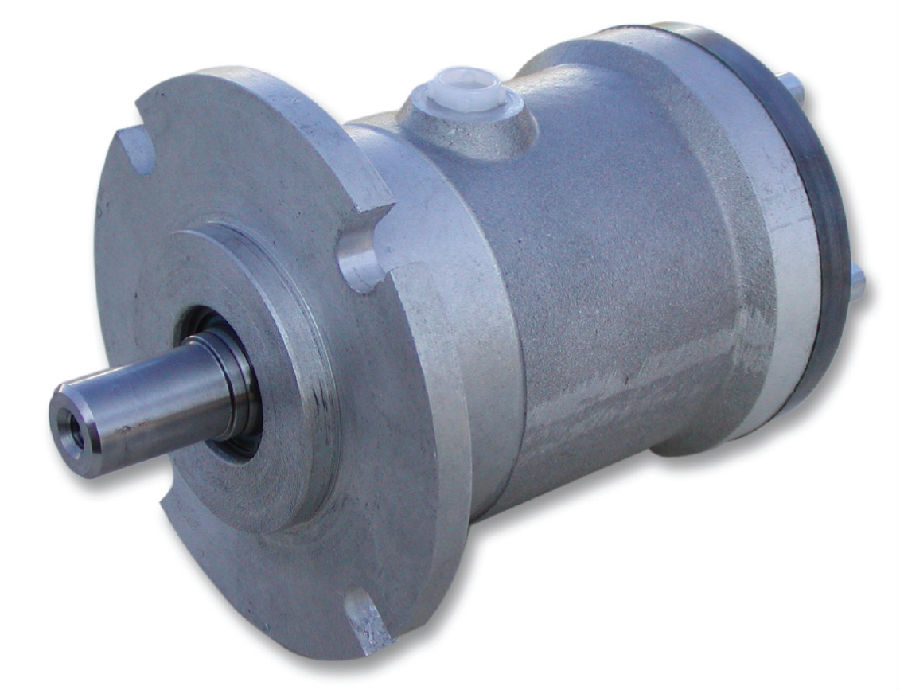

MF51系列定量直軸柱塞馬達
MF51系列軸向柱塞馬達為斜盤滑靴式設計，馬達的轉子由2個滾子軸承支撐驅動，內有9個柱塞，柱塞安裝在斜盤上并與旋轉軸線平行，在滑靴內做直線運動。馬達的外殼是鋁合金制造而成，適用于閉式液壓回路。 運行條件： 環境溫度范圍：-20°C到+55 °C 氣候類型EWD-R/ CT溫度范圍：-20°C到+55°C 按照STN038900部分2-1 工作條件 分離度：β10=1.5- 2 （清潔能力:10μm） bβ25≥75 流體過濾：18/13及更好，根據STN656206（ISO4406）請參見手冊GTN的N-005 操作粘度范圍：（12-60）.mm 2 s-1 最小粘度：7.mm2s-1 粘度冷起動：1000 mm2s-1 工作流體溫度范圍：-20°C - +130°C 推薦工作流體：見手冊GTN N-005（至100°C） 見附件 No.1(至130°C） |  |
技術參數 | 單位 | 規格 | ||
030 | 033 | |||
排量 | 公稱 | Cm3 | 30.1 | 33.3 |
速度 | 公稱 | Min-1 | 2500 | 2500 |
最大 | 3600 | 3600 | ||
最小 | 500 | 500 | ||
流量 | 公稱 | Dm3min-1 | 75.25 | 83.25 |
最大 | Dm3min-1 | 108.4 | 119.9 | |
壓力 | 公稱 | Mpa | 21 | |
最大 | Mpa | 28 | ||
輸出 | 公稱 | kw | 26.4 | 29.2 |
最大 | kw | 50.7 | 56 | |
扭矩 | 最大△p=28Mpa | Nm | 134.6 | 148.6 |
系數率 | Nm.Mpa-1 | 6.4 | 7.1 | |
斜盤角度 | （°） | 16.4 | 18 | |
旋轉方向 |
| 正轉 或 反轉 | ||
輸出噪音 | dB/Mpa | 78/28 | ||
最大殼體壓力 | Mpa | 0.25連續，0.5間歇 | ||
重量 | Kg | 10 | ||
訂貨代碼：
| MF | 51 | XXX | XX | XXX | XXX |
| 1 | 2 | 3 | 4 | 5 | 6 |
1：MF 定量液壓馬達
2：51系列，適用于閉式系統
3：排量
030： 30.1cm3/rev 標準
033： 33.3cm3/rev
4：輸出軸
A： 平鍵 Φ25, 8X7X32
B： 平鍵 Φ25, 6.35X6.35X40，SAE B （標準）
C：錐度 1:8，Φ22.77，SAE B
D：花鍵 13齒，16/32，Φ21.805，SAE B
5：連接尺寸，請見樣本或聯系迪非公司。
6：特殊產品代號
000：標準
100：SAE B法蘭，2孔
更多詳細資料，請聯系上海迪非機電科技有限公司，或下載我們的相關樣本。樣本下載
