FPC別名：軟性電路板 柔性電路板
１、水滴角測量儀在FCP軟性電路板行業中具體應用：
手機由手機蓋板，TP顯示器和后蓋組成。這三個部門的粘接都需要用到FPC線路板.由于手機貼合之前是分離的，需要貼合很好。而FPC線路板在貼合之前，需要用等離子清洗，然后再用接觸角測量儀對等離子清洗的效果進行檢測。為了保證很好的效果，需要進行多個點的檢測。
手機下方的指紋識別模組，與手機連接，也是通過FPC線路板進行粘接.
FPC線路板在手機粘接過程中起到非常重要的作用，其粘接力的要求非常高。以前，常規廠家做完等離子清洗后沒有做水滴角測試，所以無法判定其粘接效果，在實際應用過程中，導致不良率升高。隨著手機行業的提升，對FPC線路板粘接牢固定的要求進一步提高，同時減少粘接過程中的不良率，越來越多的廠家開始使用水滴角測量儀。
２、使用等離子進行清洗后，需要測接觸角度，標準是什么？
常規的要求高30度以內，一些高標準嚴要求企業，甚至要求做到15到20度以內，購買專業的接觸角測量儀才能測試到比較精確的角度。
３、目前晟鼎精密有哪些FCP客戶？
比亞迪
廣州美維
東莞東聚電子
深圳紐迪瑞
深圳新宇騰躍
臺州精誠達
以下是臺州精誠達公司在使用接觸角測量儀后進行的反饋：
FPC線路板在沒有清洗之前，洗出來的角度拿到客戶處去測，有30度、40度、60度度數不一的情況，客戶并不清楚等離子清洗的效果，導致FCP的附著力很差。也找不到好的方法和標準去判斷。在晟鼎精密購買水滴角測量儀之后，可以把等離子清洗后的效果控制在客戶要求的標準之內。因為等離子清洗的效果可以用水滴角進行測量，如果超出來效果，可以隨時對等離子設備進行調試。
同時，晟鼎精密的接觸角測量儀可以測試凹凸面，曲面，等各種不規則產品表面，而且在測試親水產品（低角度，小于30度）時，測試數據非常接近真實角度，精準度達到正負0.1度。
由于FPC屬于很不規則的產品，很多同行會用到手動測量，誤差較大。而晟鼎可以做到一鍵式自動測量。?
４、FPC行業應用得最多的一款水滴角型號是什么？
５、FCP軟性線路板實際清洗和測試情況：

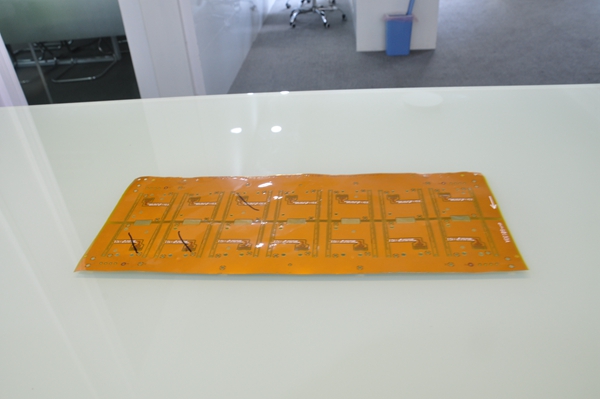

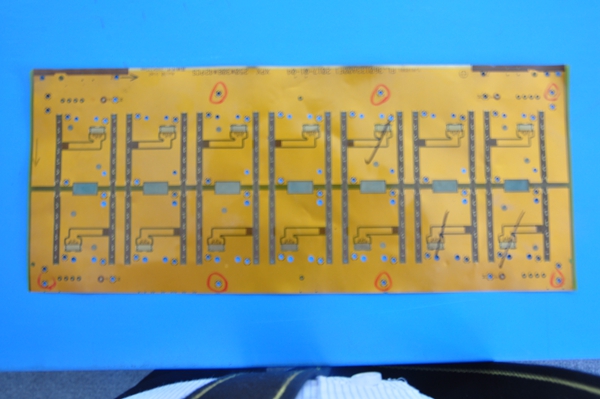

以下測試中的FCP線路板由客戶友情提供

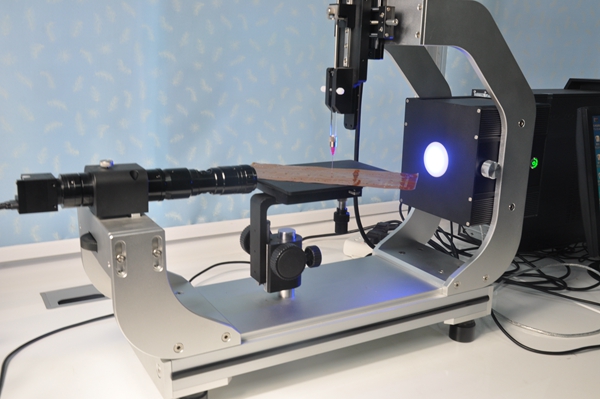

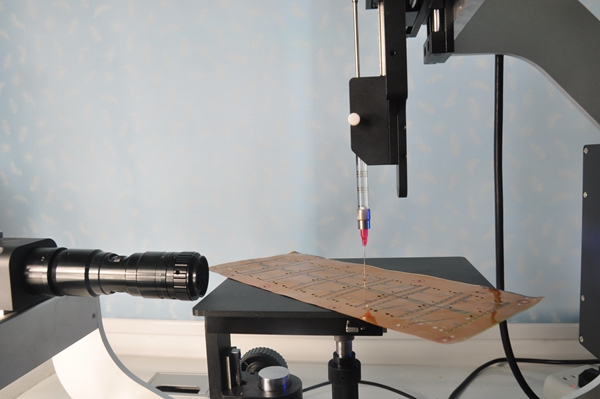

FCP線路板初始水滴角測量，測量儀器及測試數據見下圖：

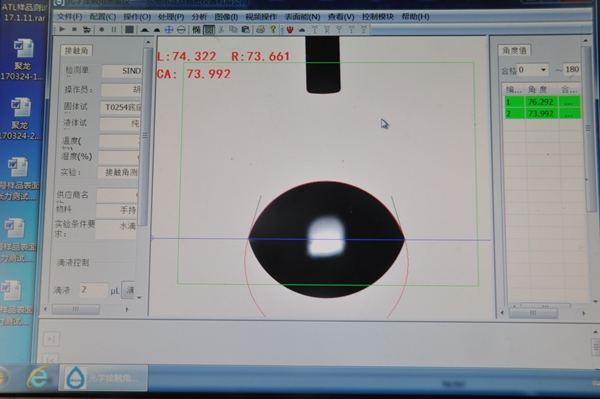

FCP初始數據：73.992

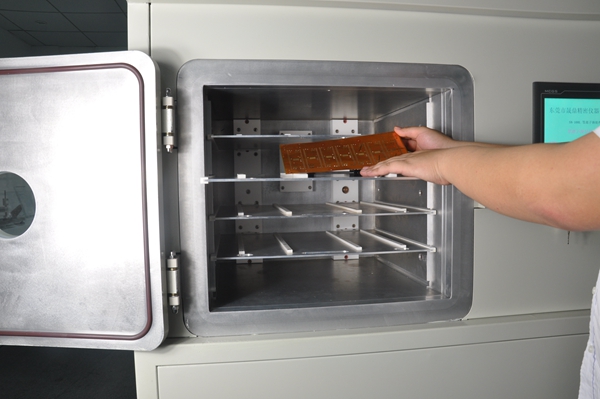

然后放置入真空等離子清洗機中進行等離子活化處理：

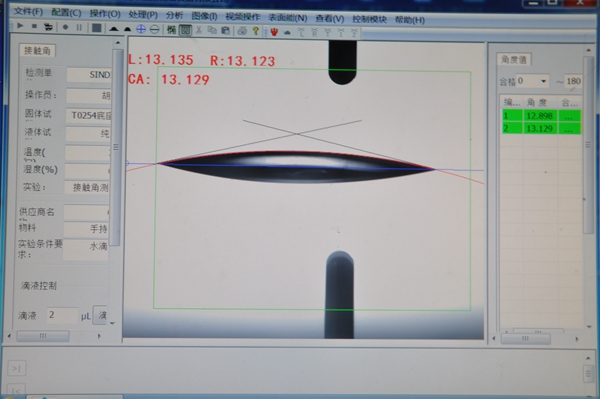

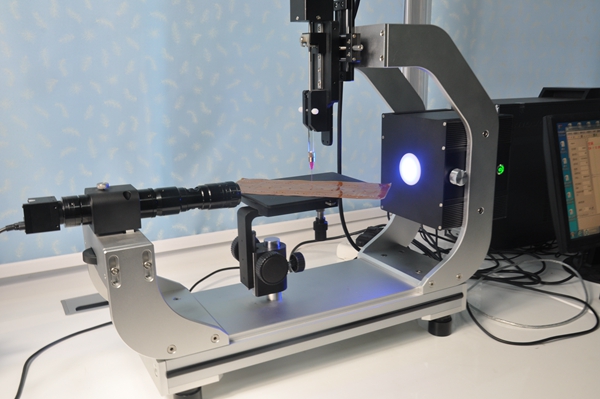

處理過后重新測一次接觸角，測量后接觸角度為：13.129度
以上數據均為現場實際操作，測試數據，可以看到，F(xiàn)CP線路板在通過真空等離子清洗過后，接觸角度有明顯變化，并可以通過接觸角測量儀量化出來。從而實際解決了生產過程中的一些問題，也歡迎FCP客戶朋友提供樣品進行測試。
