點擊數：2057W1 系列變量閉式柱塞泵

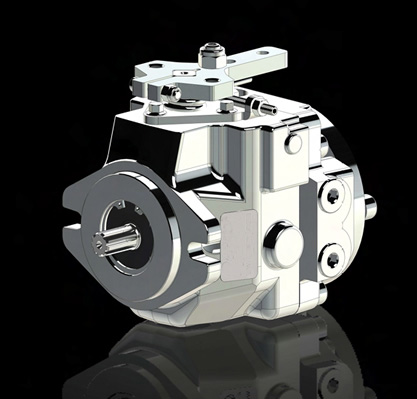

W1 系列變量閉式柱塞泵
W1系列變量柱塞泵適用于閉式液壓系統，殼體為鋁，通過調節斜盤的角度，排量連續可變，流體方向可逆。
控制方式有：
可提供貫穿軸后串接輔助泵，不推薦同時在最高壓力和最高速度的工況下使用。
貫穿軸可選項：
-可配壓力過濾器
-可配旁路閥
產品簡介：
技術參數：
| 排量 | Displacement | cc/rev | 14-18-22 |
| 連接法蘭 |Connection flange |
|
SAE"A" |
| 補油泵排量 |Charge pump displacement | cc/rev | 5.4 |
| 最大速度 | Max. speed | rpm | 3600 |
| 額定壓力 | Rated pressure | bar | 250 |
| 峰值壓力 | Peak pressure | bar | 350 |
| 補油壓力 | Charge pressure | bar | 10-20(20標準） |
| 最大殼體壓力| Max. case pressure | bar | 2 |
| 吸油壓力 | Suction pressure | bar | >=0.8 |
| 旋轉部件瞬間慣性| Moment of inertia rotating parts | kg m2 | 0.0014 |
| 重量（大約）| weight (approx) | kg | 12.5 |
| 最小速度 | Min. speed | rpm | 700 |
訂貨代碼 | Ordering Code
| W1 | 14 | XX | LWX | 6 | 21 | R | 1 | G | 00 | - 00 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
|
1: W1系列變量柱塞泵
2：泵最大排量
14：14cc/rev 18：18cc/rev 22：22CC/rev
3：排量限定器 XX：不要求； 0 - 22 ：從 0cc - 13cc
4：控制方式 IND：液壓比例不帶反饋 INP：液壓比例不帶反饋 EI2：電脈沖12V EI4：電脈沖24V IRX：液壓比例帶反饋 LRX：手動控制，帶反饋 E22：電開關12V E24：電開關24V ER2：電比例帶反饋12V ER4：電比例帶反饋24V
EP2：電比例不帶反饋12V EP4：電比例不帶反饋24V
5：貫穿驅動 1：不帶貫穿驅動，帶補油泵 2：不帶貫穿驅動，不帶補油泵 3：SAE A = Z9-16/32DP 帶補油泵 4：SAE A = Z9-16/32DP不 帶補油泵 5：泵組合（精簡版） 6：Bosch GR1 ， 帶補油泵 7：Bosch GR2 ， 帶補油泵 8：Bosch GR1 ， 不帶補油泵
9：Bosch GR2 ， 不帶補油泵
|
|
6：溢流閥壓力設定 14：140bar 17：170bar 21：210bar 25：250bar 30：300bar 35：350bar
7：旋轉方向 R：CW，順時針旋轉 L：CCW，逆時針旋轉
8：軸端 1：花鍵 T9-16/32-DP
9：端口連接 G：BSPP螺紋 U：SAE（UNF螺紋，可要求，最低數量50pcs. ）
10: 可選項 00：無可選項 BP：帶旁路|By Pass FI：帶過濾器 FE：過濾器帶電傳感器
11：特殊版本|Special versions |
